Trimble SiteVision ist eine Echtzeit-Visualisierungssoftware für den Außeneinsatz, die zur Zusammenarbeit beim Projektfortschritt und zur Erkennung von Entwurfsänderungen oder Konflikten dient. Entsprechend der Version (SiteVision Core oder SiteVision Pro) können Sie SiteVision nicht nur nutzen, um georeferenzierte 3D-Modelle aus jedem beliebigen Winkel maßstabsgetreu über- oder unterirdisch in der realen Umgebung zu plazieren, sondern auch um Bilder, GNSS-Punkte, EDM-Punkte oder LiDAR-Scans zu erfassen.

Dank der perfekten Integration in Trimble Connect, können Sie mit leicht verständlichen Visualisierungen die Kommunikation und Interaktion mit anderen Projektbeteiligten in Echtzeit durchführen und die Arbeit auf der Baustelle und vor Ort deutlich beschleunigen. Trimble Sitevision kann mit SmartPhone oder TabletPC genutzt werden und wird in der Version SIteVision Pro mit dem leichten und kompakten GNSS-Empfänger DA2 eingesetzt.

Mixed/Extended Reality

Trimble SiteVision

Augmented Reality für das Bauwesen

Hauptmerkmale

Automatisches Platzieren von Modellen vor Ort mit cm-Genauigkeit
Vollständig texturierte, attributreiche Modelle in 3D anzeigen
Visualisierung von Modellen im Zusammenhang mit Transparenz und Schnitten
Anzeigen von Untergrundmodellen mit Grubenansicht
Messen und dokumentieren Sie mit Leichtigkeit

Kompatibilität und Services

Trimble Instrumente

Software

Dienstleistungen

Digitale Inhalte

Anwendungsmöglichkeiten

Vermessung / GIS

Tief- & Straßenbau

Planung & Bauleitung

Trimble SiteVision ist in zwei Versionen verfügbar

Kriterium	SiteVision Core	SiteVision Pro
Zielgruppe / Einsatzgebiet	Innenbereiche oder Projekte ohne Bedarf an hochpräzisem GNSS.	Außeneinsätze mit GNSS-Genauigkeit, z. B. Bau, Infrastruktur, Vermessung.
Lizenz / Abo	Software-Lizenz für AR-Visualisierung (inkl. Trimble Connect Business Premium).	Alles aus Core plus GNSS-Funktionen und Korrekturdienste.
GNSS-Unterstützung	Keine GNSS-Hardware erforderlich, reine AR-Visualisierung.	Kompatibel mit Trimble Catalyst DA2, HPS u. a. für cm-genaue Positionierung.
Genauigkeit	AR-Tracking-basiert (Smartphone-Sensoren, keine cm-Genauigkeit).	„Survey-Grade“ mit RTK oder Korrekturdiensten (cm-Genauigkeit).
Datenmanagement	Integration mit Trimble Connect, Anzeige von 2D/3D-Modellen.	Wie Core, zusätzlich Mess- und Absteck-Workflows.
Kosten	Günstigeres Abo-Modell (monatlich/jährlich).	Höherer Preis durch Hardware & präzise GNSS-Funktionen.
Hardwareanforderungen	Android 9+ / iOS 13+ mit ARCore/ARKit. Keine Zusatzhardware.	GNSS-Empfänger, Polausrüstung, ggf. EDM-Zubehör erforderlich.
Typische Nutzung	Innenausbau, Bauwerksprüfung, BIM-Visualisierung, Kommunikation.	Tief-/Straßenbau, Leitungsdokumentation, Gelände- und Bauvermessung.
Einschränkungen	Nicht geeignet für präzise Vermessungen im Außenbereich.	Komplexer und teurer, benötigt Schulung & Geräteintegration.

Modell platzieren

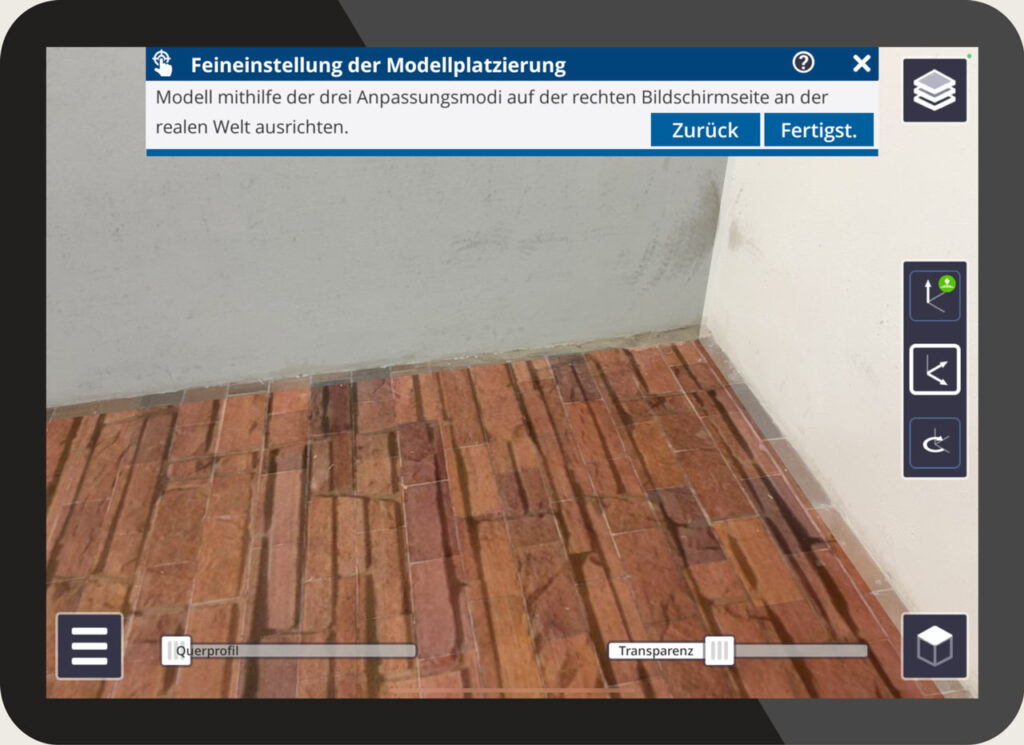

Modelle lassen sich mittels über zuvor platzierte und im Modell eingemessene QR-Codes oder manuell in die reale Welt einpassen. Die Modellplatzierung über QR-Codes erfolgt durch einfaches Scannen des Codes und eignet sich ideal für das wiederholte Platzieren eines Modells in einem Projekt. Darüber hinaus kann ein Modell auch manuell in die Umgebung vor Ort eingepasst werden. Hierzu wird im ersten Schritt der ungefähre Standpunkt festgelegt, anschließend kann über die Feineinstellung in der Live-Ansicht das Modell in Höhe, Lage und Orientierung final positioniert werden.

LiDAR 3D-Scan erstellen

Trimble SiteVision unterstützt das einfache Erstellen von 3D-Scans für alle Tablets und Smartphones mit integriertem LiDAR-Scanner. Durch das Herumgehen bzw. das Erfassen des Sichtbereichs mit dem LiDAR-Sensor baut sich der Scan Schritt für Schritt auf und wird in Echtzeit dargestellt. Die Funktion bietet damit eine schnelle und einfache Möglichkeit für das digitale Aufmaß der baulichen Situation ohne zusätzliche Hardware. Die erzeugte Punktwolke kann zur Weiterverarbeitung in CAD-Programmen im LAS-Format exportiert oder direkt in Trimble Connect hochgeladen werden.

Punkte, Strecken und Flächen messen

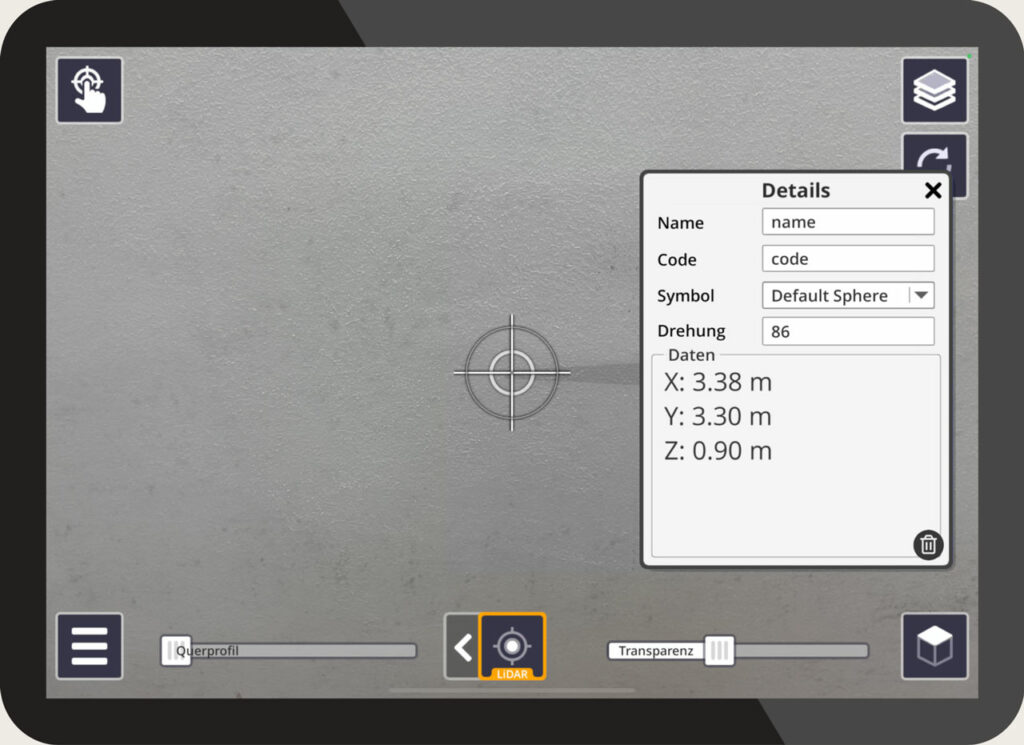

Mittels unterschiedlicher Messwerkzeuge lassen sich Koordinaten, Abstände, Neigungen, Längen und Flächen direkt durch Anzielen und Auswählen einzelner Punkte mit dem Fadenkreuz anzeigen. Sofern im Vorfeld eine Punktwolke mittels LiDAR-Scanner erfasst wurde, kann diese ausgewählt und für die Messungen herangezogen werden, um noch präzisere Ergebnisse zu erhalten. Andernfalls referenzieren die Werkzeuge automatisch das zugrundeliegende und in die Umgebung eingepasste 3D Modell für alle Berechnungen.

Arbeiten mit Layern

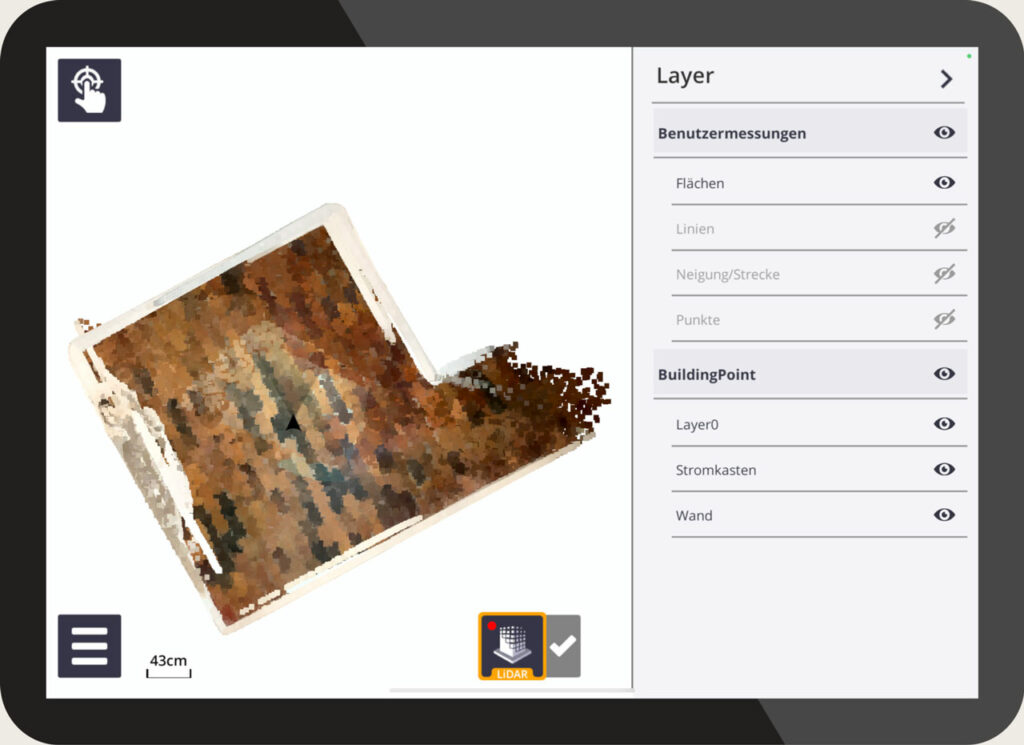

Mit zunehmender Komplexität der Projekte gewinnt das Arbeiten mit Layern zunehmend an Bedeutung, um sich schnell im Projekt zurechtzufinden und gezielt die Informationen darzustellen, welche von Relevanz sind. Mit dem Layer Manager lassen sich einzelne Modelle und die darin enthaltenen Layer intuitiv ein- und ausblenden. Zusätzlich werden die in Trimble SiteVision erfassten Messungen automatisch in eigene Layer strukturiert und zusammengefasst.
